Описание:

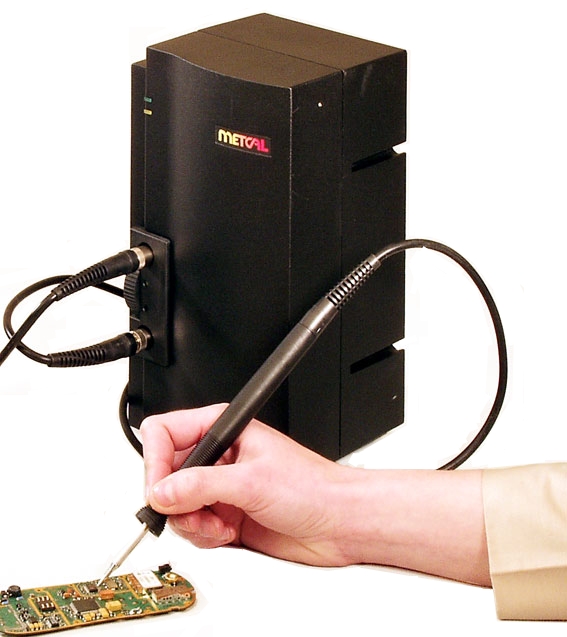

После знакомства с замечательными паяльниками PS-800 и PS-900 может показаться, что ничего лучшего уже быть не может. Однако совершенству нет предела, и паяльная система, превосходящая по характеристикам PS, существует – это широко распространенная во всем мире MX-500.
Паяльник MX-500 обладает еще большей теплоотдачей при меньшем диаметре наконечника. Особенно ярко проявляются преимущества инструмента при работе на многослойных платах. Если ни один паяльник не может преодолеть теплоотвод на «многослойке», используют MX-500, и проблема решается. При электрической мощности, не превышающей 50 Вт, теплоотдача индукционного паяльника эквивалентна теплоотдаче 90 – ваттного инструмента с керамическим нагревателем.
Однако в отличие от обычного паяльника высокой мощности MX-500 никогда не перегревает точку пайки, благодаря уникальной способности индукционного нагревателя управлять количеством передаваемой энергии.
Следует отметить, что обеспечить столь высокие характеристики при сохранении миниатюрных размеров инструмента не представляется возможным, если использовать сменный наконечник. Поэтому в системах MX-500, а также в выполненных на ее базе паяльных станциях MFR, применяется картридж, представляющий собой объединение индуктора и наконечника в одной детали.
Технические характеристики:
| Электропитание | 90-240В, 70Вт |
| Выходная мощность | 5-50 Вт автоматическое регулирование |
| Рабочая частота | 13,56 MГц |
| Габариты | 135х241х119 мм |
| Вес | 3,41 кг |
Система и дополнительные принадлежности:
| Фото | Артикул | Наименовани/комплект поставки |

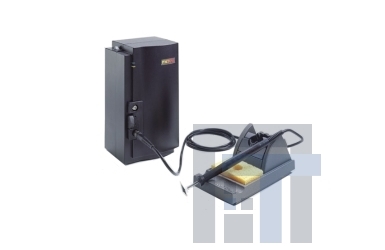

 | MX-500S-21 | MX-500S индукционная паяльная система Источник питания, паяльник c подставкой, термосалфетка. |
 | MX-PTZ-AD | принадлежности |
 | AC-YS3-P | Губка для подставки (упаковка 10шт) |
Картриджи-наконечники MX-500 для монтажа
| Картриджи-наконечники | Наименование | Артикул |
 | клиновидный, 1.0мм | STTC-X25 |
 | клиновидный, 1.5мм | STTC-X38 |
 | клиновидный, 1.8мм | STTC-X37 |
 | клиновидный, 2.5мм | STTC-X36 |
 | клиновидный изогнутый, 1.5мм | STTC-X99 |
| клиновидный изогнутый, 1.8мм | STTC-X98 | |
 | конический, 0.4мм | STTC-X22 |
 | конический удлиненный, 0.4мм | STTC-X45 |
 | конический удлиненный, 0.4мм | STTC-X06 |
 | конический удлиненный, 1.0мм | STTC-X07 |
 | конический удлин. изогн., 0.4мм | STTC-X40 |
 | конический удлиненный, 1.0мм | STTC-X44 |
 | миниволна, 1.0мм, 30град | STTC-X24 |
 | миниволна, 1.8мм, 60град | STTC-X47 |
 | миниволна, 3.3мм, 60град | SMTC-X147 |
 | ножевидный тупоугол., 4.8мм | SMTC-X161 |
 | ножевидный, 4.8мм | SMTC-X173 |
Внимание! Значение X определяет нагревательную способность наконечника.
Рекомендации по выбору.
| Теплоемкость платы: | низкая | средняя | высокая |
| припой со свинцом | X=5 | X=0 | X=1 |
| припой без свинца | X=0 | X=1 | X=8 |
Наконечник для демонтажа CHIP/SOT-компонентов
| Фото | Компонент | А (мм) | B(мм) | D(мм) | Артикул |
 | CHIP 0805 | 2,29 | 1,27 | 1,79 | SMTC-X01 |
| CHIP 1206, 1210 | 3,56 | 1,52 | 1,79 | SMTC-X02 | |
| CHIP 1808, 1812 | 4,83 | 2,03 | 1,91 | SMTC-X03 | |
| SOT-23 | 1,73 | 2,54 | 1,27 | SMTC-X05 | |
| SOT-89 | 2.80 | 6,35 | 2,03 | SMTC-X08 | |
| CHIP 0402, 0603 | 1,78 | 1,02 | 1,02 | SMTC-X96 |
Наконечник для демонтажа SOIC, SOJ, SOP, TSOP-компонентов
| Фото | Компонент | A2(мм) | А(мм) | B(мм) | D(мм) | Артикул |
 | SOIC-8 | 5,08 | 5,08 | 4,32 | 2,29 | SMTC-X04 |
| SOIC-14, 16 | 5,08 | 5,08 | 10,16 | 2,29 | SMTC-X06 | |
| SOIC-14 | 5,18 | 5,18 | 8,89 | 2,54 | SMTC-X142 | |
| SOIC-24 MINI | 7,11 | 7,11 | 15,75 | 3,18 | SMTC-X77 | |
| SOIC-16(широкий) | 8,13 | 8,13 | 11,94 | 6,86 | SMTC-X124 | |
| SOIC-20 | 9,53 | 9,53 | 13,21 | 3,18 | SMTC-X10 | |
| SOIC-24 | 9,53 | 9,53 | 15,75 | 3,18 | SMTC-X09 | |
| SOIC-28, SOL-34 | 9,53 | 9,53 | 18,29 | 3,18 | SMTC-X07 | |
| SOIC-32 | 13,21 | 13,21 | 20,45 | 4,32 | SMTC-X42 | |
| SOJ-28, SOM-36 | 8,00 | 8,64 | 18,8 | 18,8 | SMTC-X26 | |
| SOJ-32, SOM-36 | 8,00 | 8,64 | 21,34 | 3,18 | SMTC-X140 | |
| SOJ-40, SOM-32 | 10,41 | 11,43 | 25,91 | 1,91 | SMTC-X40 | |
| SOJ-42 | 10,41 | 11,43 | 27,18 | 3,18 | SMTC-X148 | |
| SOMC-14, 16, DB-20 | 6,86 | 6,86 | 11,18 | 2,29 | SMTC-X20 | |
| SOP-20 | 6,86 | 6,86 | 7,24 | 2,54 | SMTC-X138 | |
| SOP-28 | 10,67 | 10,67 | 18,29 | 3,18 | SMTC-X39 | |
| SOP-40 | 11,68 | 12,95 | 25,4 | 3,18 | SMTC-1134 | |
| SOP-44 | 12,95 | 14,35 | 27,18 | 2,67 | SMTC-X83 | |
| TSOP-28 | 11,94 | 12,83 | 8,13 | 1,65 | SMTC-X95 | |
| TSOP-40 | 18,54 | 19,30 | 10,16 | 3,05 | SMTC-X154 | |
| TSOP-56 | 18,54 | 19,30 | 14,12 | 3,05 | SMTC-X162 | |
| TSOP-32 | 18,54 | 19,30 | 8,13 | 3,05 | SMTC-184 |
Наконечник для демонтажа PLCC, QFP - компонентов
| Фото | Компонент | A2(мм) | А(мм) | B(мм) | B2(мм) | D(мм) | Артикул |
 | PLCC-18 | 7,62 | 8,38 | 12,70 | 13,46 | 3,81 | SMTC-X11 |
| PLCC-20 | 9,14 | 10,16 | 9,14 | 10,16 | 3,81 | SMTC-X12 | |
| PLCC-28 | 9,40 | 10,41 | 14,48 | 15,49 | 3,81 | SMTC-X103 | |
| PLCC-32 | 11,43 | 12,70 | 13,97 | 15,24 | 3,81 | SMTC-X16 | |
| PLCC-28 | 11,56 | 12,70 | 11,58 | 12,70 | 3,81 | SMTC-X13 | |
| PLCC-44 | 16,76 | 17,78 | 16,76 | 17,78 | 3,81 | SMTC-X14 | |
| PLCC-68 | 24,38 | 25,27 | 24,38 | 25,27 | 5,59 | SMTC-118 | |
| PLCC-52 | 19,30 | 20,32 | 19,30 | 20,32 | 3,81 | SMTC-117 | |
| PLCC-84 | 29,59 | 30,35 | 29,59 | 30,35 | 5,59 | SMTC-119 | |
| SQFP-48 | 8,38 | 8,38 | 8,38 | 8,38 | 2,54 | SMTC-X121 | |
| SQFP-64 | 11,18 | 11,18 | 11,18 | 11,18 | 2,54 | SMTC-X120 | |
| TQFP-44 | 11,18 | 12,19 | 12,19 | 13,21 | 2,79 | SMTC-X159 | |
| TQFP-80 | 12,32 | 13,34 | 12,32 | 13,34 | 2,79 | SMTC-X132 | |
| QFP-48 | 13,97 | 13,97 | 13,97 | 13,97 | 3,30 | SMTC-X115 | |
| VQFP-100 | 14,48 | 15,49 | 14,48 | 15,49 | 2,79 | SMTC-X118 | |
| QFP-128 | 15,75 | 15,75 | 21,84 | 21,84 | 3,30 | SMTC-X133 | |
| QFP-44 | 16,13 | 16,13 | 16,13 | 16,13 | 3,30 | SMTC-X21 | |
| QFP-100 (обычный) | 16,51 | 16,51 | 22,48 | 22,48 | 3,30 | SMTC-X43 | |
| QFP-64, 80 | 17,15 | 17,15 | 23,11 | 23,11 | 3,30 | SMTC-X15 | |
| QFP-100 | 20,45 | 20,45 | 20,45 | 20,45 | 4,83 | SMTC-145 | |
| QFP-144 | 20,45 | 21,34 | 20,45 | 21,34 | 1,91 | SMTC-X122 | |
| QFP-132 | 25,02 | 25,91 | 25,02 | 25,91 | 3,18 | SMTC-X86 | |
| QFP-100(квадрат) | 26,42 | 26,42 | 26,42 | 26,42 | 3,30 | SMTC-144 |

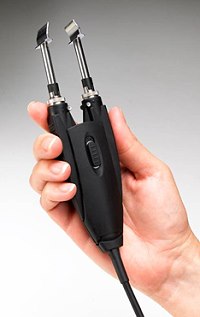

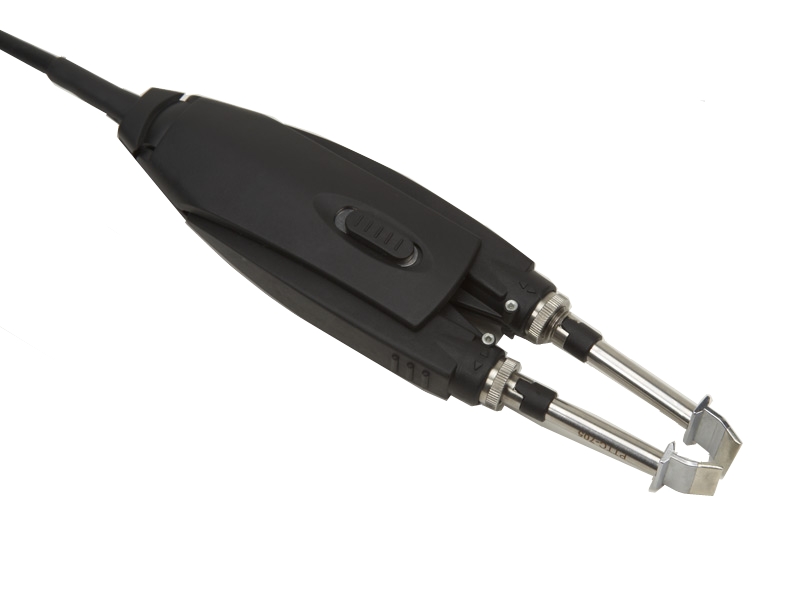

Картриджи-наконечники для термопинцета MX-PTZ
| Картридж-наконечник (пара) | Наименование/размер | Артикул |
 | конический изогнутый 0,4 мм | PTTC-701B |
 | конический 0,4 мм | PTTC-X01 |
 | ширина 1,3мм | PTTC-X02 |
 | ширина 2,0 мм | PTTC-X03 |
 | ширина 6,3 мм | PTTC-X04 |
 | ширина 16 мм | PTTC-X05 |
 | ширина 20,5 мм | PTTC-X06 |
 | ширина 28 мм | PTTC-X07 |
Внимание! Значение X определяет нагревательную способность наконечника.
Рекомендации по выбору.
| Теплоемкость платы: | низкая | средняя | высокая |
| припой со свинцом | X=6 | X=6 | X=7 |
| припой без свинца | X=7 | X=7 | X=8 |
