Двухканальная паяльно-ремонтная станция Jbc Ddse-2qc с электрическим модулем вакуумирования


    208 560 руб

    Заказать

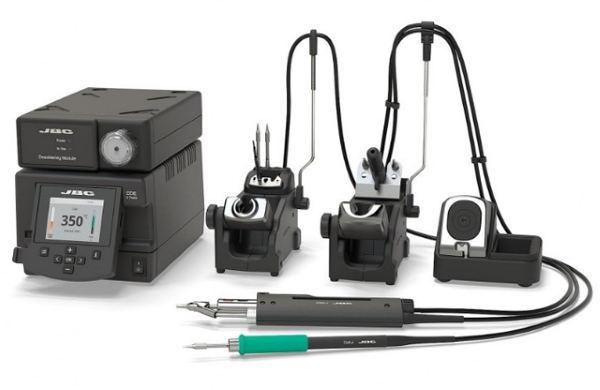

      Двухканальная паяльно-ремонтная станция Jbc Ddse-2qc с электрическим модулем вакуумирования


      Двухканальная паяльно-ремонтная станция JBC DDSE-2QC с электрическим модулем вакуумирования

      Паяльно-ремонтная станция DDSE-2QC представляет собой комплексное решение для пайки, ремонта и доработки печатных узлов при помощи универсального паяльника T245-A и вакуумного отсоса DR560-A.

      Блок управления работает одновременно с двумя термоинструментами и совместим с остальными 10 термоинструментами фирмы JBC.

      Электрический модуль вакуумирования MSE создаёт вакуум, необходимый для удаления расплавленного припоя из монтажных отверстий и контактных площадок поверхностно-монтируемых компонентов при помощи вакуумного отсоса DR560-A.

      Использование динамических термопрофилей при пайке позволяет избежать шокового теплового воздействия при работе с керамическимими компонентами, например MLCC (многослойными керамическими конденсаторами).

      Наилучшее качество пайки достигается за счёт самой эффективной системы пайки, разработанной компанией JBC, а также режима гибернации, который продлевает срок службы наконечников.

      Экстрактор картридж-наконечников подставки AD-SE обеспечивает быструю и безопасную смену наконечников без необходимости использования дополнительных инструментов.

      Доступно более 120 картридж-наконечников серии C245 и более 10 наконечников серии C560 различной геометрии.

      Паяльная станция DDSE-2QC имеет меню с более чем 10 параметрами для настройки блока управления.

      Станция DDSE-2QC обладает всеми преимуществами профессионального паяльного оборудования: настройка станции, полный контроль процесса пайки и удалённое управление её работой.

      Практичная подставка SCH-A позволяет хранить картридж-наконечники непосредственно на рабочем месте.

      Меню на 10 языках, включая русский язык.

      Характеристики


      Двухканальный блок управления DDE-2C
      Вес 3,82 кг
      Габариты (Ш х В х Г) 148×120×232 мм
      Электропитание 230 В / 50 Гц
      Выходная мощность 0 — 150 Вт (на каждый канал)
      Вторичное электропитание 23,5 В
      Температурный диапазон 90 — 450 ºC
      Динамические термопрофили: ü Пайка керамических компонентов MLCC без риска их повреждения ü Контроль градиента нагрева компонента во время пайки ü Память на 25 термопрофилей Наличие
      Точность поддержания температуры (спокойный воздух) ± 1,5 ºC
      Сопротивление наконечника к земле < 2 Ом
      Напряжение между наконечником и точкой заземления < 2 мВ
      Рабочая температура 10 — 40 ºC
      Антистатическая защита 106 — 1011 Ом
      Дополнительные особенности
      Спящий режим и режим гибернации Снижение температуры наконечника при неиспользовании термоинструмента снижает окисление и продлевает срок службы наконечника
      Установка Min / Max температуры Ограничивает оператору рабочий диапазон температуры
      Три предустановленных температурных режима Мгновенный выбор одного из трёх температурных режимов для соединений требующих пайку разными материалами
      Построение графиков Визуализация в режиме реального времени температуры и мощности передаваемых паяному соединению
      Защитный ПИН-код Защита от несанкционированного доступа к параметрам станции
      Многоязычное меню Английский, немецкий, испанский, французский, итальянский, португальский, русский, японский, корейский, китайский
      Коммуникации
      Разъём USB-B (сзади) Подключение к ПК / прослеживаемость
      Разъём USB-A (спереди) Обновление ПО / сохранение графиков
      Разъём RJ-12 Дистанционное управление роботом по протоколу RS-232 или подключение к дымоуловителю
      Разъём эквипотенциальной пайки Опциональное подключение для антистатической защиты

      Электрический блок вакуумирования MSE-A
      Вес 1,22 кг
      Габариты (Ш х В х Г) 145×55×225 мм
      Электропитание 23,5 В (от блока управления DDE-2C)
      Потребляемая мощность 12 Вт
      Вакуум 75 % / 570 мм.рт.ст.
      Воздушный поток 9 л/мин.
      Рабочая температура 10 — 40 ºC
      Антистатическая защита Поверхностное сопротивление 106 — 1011 Ом

      Паяльно-ремонтная станция DDSE-2QC
      Вес в таре 10,39 кг
      Габариты в таре 368×474×195 мм

      Комплект поставки


      Артикул Наименование (комплектация)
      DDSE-2QC Двухканальный цифровой блок DDE-2C 1 шт.
      E-A 1 шт.
      Универсальный паяльник T245-А (без картридж-наконечников) 1 шт.
      Подставка AD-SE 1 шт.
      Вакуумный отсос DR560-A с наконечником С560-003 1 шт.
      Подставка DR-SE 1 шт.
      Вискозная губка S0354 1 шт.
      Металлическая щётка CL6217 1 шт.
      Латунная губка CL6210 1 шт.
      Кабель 0011283 соединительный (подставка — блок управления) 2 шт.
      Кабель 0014874 соединительный (модуль вакуумирования — блок управления) 1 шт.
      Подставка SCH-A под картридж-наконечники 1 шт.
      Подставка CL8499 для чистки картридж-наконечников 1 шт.
      Набор 0022819 аксессуаров для вакуумного отсоса DR560-A: 1 набор
      — Набор 0965970 для чистки наконечников, стандартный 1 шт.
      — Набор 0965760 для чистки наконечников, удлинённый 1 шт.
      — Накопитель 0812620 припоя стеклянный 1 шт.
      — Накопитель 0812630 припоя металлический 1 шт.
      — Ключ 0780550 для смены наконечников 1 шт.
      — Фильтр 0780840 вакуумного отсоса DR560-A 10 шт. 1 упак.
      — Уплотнитель 0019208 вакуумного отсоса DR560-A 2 шт. 1 упак.
      Соединитель 0011356 кабеля и трубки 2 шт.
      Фильтр 0005966 модуля вакуумирования 50 шт. 1 упак.
      Палочка 0786640 для прочистки накопителя припоя 1 шт.
      Фильтр 0781046 вакуум. паяльника 10 шт. 1 уп.
      Фильтр 0821830 вакуумного паяльника в сборе 1 шт.
      Руководство пользователя 1 шт.

      Аксессуары


      MSE-A Модуль MSE-A вакуумирования электрический
      MVE-A Модуль MVE-A вакуумирования пневматический
      PA120-A Микротермопинцет PA120-A
      AM120-A Микротермопинцет AM120-A (регулируемый)
      HT420-A Термопинцет HT420-A
      AT420-A Термопинцет AT420-A (регулируемый)
      T210-A Микропаяльник T210-A
      T210-NA Микропаяльник T210-NA для пайки в среде азота
      T245-A Универсальный паяльник T245-A
      T245-NA Универсальный паяльник T245-NA для пайки в среде азота
      DS360-A Вакуумный микроотсос DS360-A
      DR560-A Вакуумный отсос DR560-A
      AP250-A Паяльник AP250-A для ручной подачи припоя Ø 0,8 мм — Ø 1,0 мм
      P-005 Педаль P-005 ножная
      KNE-A Набор KNE-A для пайки в среде азота
      CC3702 Кабеледержатель CC3702
