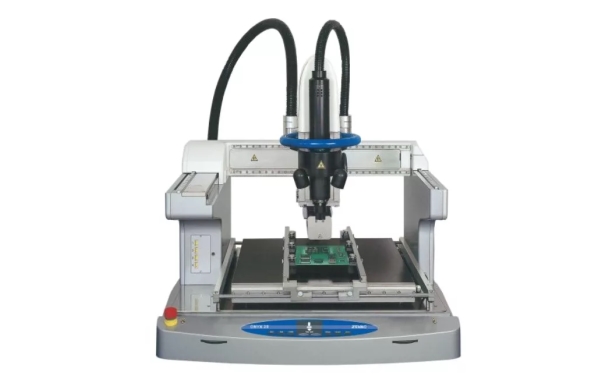

Автоматический ремонтный центр с видео центровкой Zevac Onyx 29

Автоматический ремонтный центр с видео центровкой Zevac Onyx 29

• Полностью автоматизированный рабочий цикл
• Индивидуальная конфигурация машины для поставленных задач
• Магазин для автоматической смены насадок
• Автоматическое флюсование
• Автоматический дозатор
• Подача компонентов из паллет
• ИК датчик температуры
• Датчик температуры на монтажной голове для стабилизации температурного профиля
• Мощный нагреватель для подогрева платы
• 2000 Вт верхний нагреватель термофена с контролем воздушного потока
• Полностью автоматизированное распознавание изображений со встроенным ПО Cognex
• ПО VisualMachines 2.0

Технические характеристики:

Максимальный размер печатной платы	500 × 500 мм
Размеры рабочей области робота	400 × 400 мм
Размер нижнего нагревателя	490 × 490 мм
Мощность нижнего нагревателя	1500 Вт (4 независимо управляемые зоны)
Мощность верхнего нагревателя (термофена)	2000 Вт
Регулировка температуры	от 20 до 475°С
Управление	компьютер на базе ОС Windows
Размеры компонентов для видеосистемы	0,2 × 0,2-70 × 70 мм
Потребление воздуха / азота	4-6 бар, 20-80 л/мин
Электропитание:	~380 В, 3 ф., 50 Гц, 16 А
Габаритные размеры	823 × 821 × 951 мм
Вес оборудования:	140 кг

Дополнительная оснастка:

• Жесткая стабилизированная станина
• Автоматизированная система загрузки
• Бесконтактная система удаления припоя
• Бесконтактный измеритель температуры
• Дозатор
• Видео система
• Платформа для захвата компонента
• Система охлаждения платы
