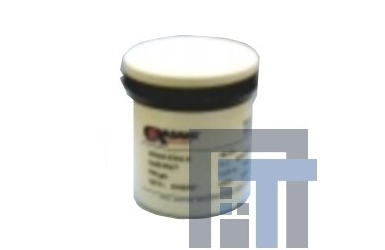

Бессвинцовая безотмывная паяльная паста Scs7 3-5lf143-e

Бессвинцовая безотмывная паяльная паста Scs7 3-5lf143-e

Описание:

Бессвинцовая безотмывная паяльная паста со среднеактивным канифольным флюсом (RMA) SCS7 3-5LF143-E разработана для высокотемпературной и экономичной пайки в технологии поверхностного монтажа (SMT). Данная паста настоятельно рекомендуется для замены паст на основе сплавов SnCu и SnAg, особенно в гибридных сборках и для керамических подложек.

Спецификация:

Характеристика	Значение	Промышленный стандарт
Содержание флюса	11 ± 0.5%	IPC TM-650 2.2.20
Тип флюса	Безотмывный	Singapore Asahi
Размер частиц	25-45 мкм (Тип 3)	IPC TM-650 2.2.14
Тест медного зеркала	Пройден, класс L	IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2
Тест на коррозию медной пластины	Пройден	IPC-TM-650 2.6.15 / JIS Z 3197: 1999 8.4.1
Содержание соединений галогенов	0%	IPC-TM-650 2.3.35B / JIS Z 3197: 1999 8.1.4.2.2
Сопротивление водной вытяжки	1 × 105 Ω⋅см	JIS Z 3197: 1999 8.1.1
Поверхностное изоляционное сопротивление	> 1 × 1012 (85 °С / 85% RH / 1000 ч) > 1 × 1011 (85 °С / 85% RH / 1000 ч)	IPC-TM-650 2.6.3.3 JIS Z 3284: 1994 Annex 3
Тест на растекание	Пройден	JIS Z 3284: 1994 Annex 7, Annex 8
Тест образования шариков припоя	Пройден	IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11
Тест на сухость шлака	Пройден	JIS Z 3197: 1999 8.5.1
Вязкость пасты	800 ± 15% kcPs / 220 ± 20 Pa.S	IPC-TM-650 2.4.34 / JIS Z 3284: 1994 Annex 6
Тиксотропный индекс	0.50 ± 0.05	JIS Z 3284: 1994 Annex 6
Состав сплава	Sn / Cu0.7 / Si0.02	-
Температура плавления	227 °С	Дифференциальная сканирующая калориметрия (DSC)

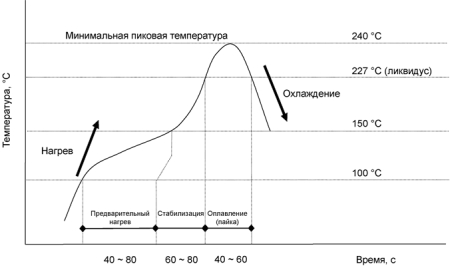

Рекомендуемый профиль пайки пастой SCS7 3-5LF143-E

Мин. пиковая температура	240 °С
Предварительный нагрев	100 – 150 °С 40 – 80 с
Стадия стабилизации	150 – 227 °С 60-80с
Оплавление (пайка)	> 227 °С 40-60с
В процессе пайки необходимо достижение указанной минимальной пиковой температуры, однако, также необходимо учитывать свойства печатной платы, применяемого технологического процесса и точность контрольного оборудования.
