Заливная гибкая соединительная муфта разработана специально для соединения и ремонта гибких резиновых экранированных кабелей на напряжение до 6 кВ. Муфты устанавливаются на кабели типа КГЭ, КГЭ-ХЛ и их аналоги.
Преимущества использования соединительной муфты:
- Большая долговечность отремонтированного соединения;
- Экономичность и быстрота монтажа;
- Место соединения можно наматывать на барабан;
- Затвердевший компаунд сохраняет эластичность в течении длительного времени;
- Высокая адгезия к изоляции жил и оболочке кабеля, в том числе при длительной и переменной изгибающей нагрузке.
Параметры соединительных муфт:
| Наименование муфты | Сечение, мм2* | Диаметр оболочки кабеля, мм | Марки гибких кабелей |
| 92-AV 514 | 3 х 16 - 3х35 | 40-61 | КГЭ, КГЭ-ХЛ, КГЭТ, КГЭН, КГпЭ, КГпЭ-ХЛ, КГпЭТ, КГпЭНШ КГЭТ, КГЭТН |
| 92-AV 524 | 3 х 25 - 3х50 | 47-102 | |
| 92-AV 534 | 3 х 50 - 3х150 | 47-150 |
* При любом количестве вспомогательных жил (жила заземления, жила управления, и т.д.)
Соединительные муфты данного типа разрешается применять на кабеле КГЭ, КГЭ-ХЛ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Этапы монтажа:

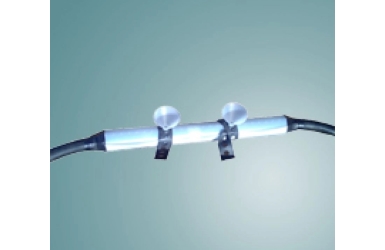

Монтаж муфты осуществляется следующим образом. После разделки кабеля жилы соединяются соединителями, и выполняется восстановление изоляционного и полупроводящего слоя с помощью специальных лент Scotch 23 и Scotch 13, входящих в комплект муфты. Затем формируется временный корпус муфты, в который заливается специальный гибкий полиуретановый компаунд Scotchcast 2130. После застывания компаунда корпус муфты удаляется. Таким образом, оболочка кабеля полностью восстанавливается, и место соединения сохраняет такую же гибкость, как и кабель.
В муфте используется двухкомпонентный гибкий полиуретановый компаунд Scotchcast 2130, обладающий повышенной допустимой нагрузкой на растяжение и изгиб. Компаунд не содержит растворителей и затвердевает при комнатной температуре.
Видео инструкция по установке заливной соединительной муфты 92-AV 524:
