Соединительные кабельные муфты данного типа предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 20/35 (42 кВ)
Подходят для следующих типов кабелей с изоляцией из сшитого полиэтилена: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y, Nexans и их аналогов.
Параметры соединительных муфт кабельных для сшитого полиэтилена холодной усадки 35 кВ:
| Тип кабеля | Размеры кабеля | Наименование кабельной муфты | ||
| Диаметр наружной оболочки кабеля, мм | Диаметр первичной изоляции, мм. | Сечение кабеля, мм2. | ||
| АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y | 38-50 | 27,2-43,2 | 50-185 | 5467А |
| 46-60 | 31,5-52,6 | 185-500 | 5468А | |
* В комплект поставки муфты кабельной для сшитого полиэтилена не входят соединители. По запросу заказчика муфты комплектуются соединителями под опрессовку или срывной болт.
Описание кабельных муфт для сшитого полиэтилена:

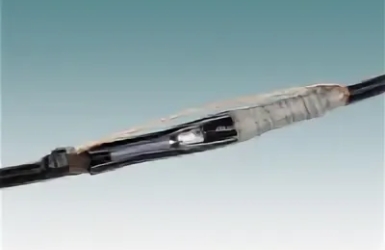

Соединительная муфта кабельная холодной усадки для кабеля с изоляцией из сшитого полиэтилена (СПЭ) на напряжение 35 кВ представляет собой цельнолитую многослойную трубку, экструдированную из силиконовой резины. Специальная форма внутреннего электрода значительно снижает напряженность электрического поля в районе соединителя и позволяет не заполнять промежуток между срезом первичной изоляции и соединителем и не сглаживать поверхность соединителя какими-либо лентами или мастиками. Наружный полупроводящий экран выполненный, в районе его соприкосновения со срезами полупроводящих экранов кабелей, в виде конуса особой экспоненциальной формы служит для восстановления полупроводящего экрана и регулирования напряженности на срезах экранов кабелей.
Таким образом процесс восстановления конструкции кабеля выполняется за одну операцию. Соединение медного проволочного экрана выполняется напрямую с помощью соединителя под опресовку. Наружный кожух представляет собой трубку холодной усадки из этилен-пропиленовой резины специальной конструкции. Половина длины трубки загнута назад на себя и посажена на отдельный корд большего размера. Таким образом трубка длиной около метра требует всего полметра длины кабеля для парковки, что значительно снижает требования к размерам ямы при ремонте кабелей подземной прокладки.
Преимущества использования соединительных кабельных муфт для кабелей с изоляцией из сшитого полиэтилена 20/35 (42) кВ:
-Однокомпонентный холодноусаживаемый изолирующий элемент с интегрированным сглаживающим электродом и внешним экранированием
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
- Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
- Поштучная проверка качества муфт при производстве;
- Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
- Отличная усадка при температурах до -20°С;
- Подходят для любого типа кабельных соединителей;
- Прямое восстановление металлического экрана;
- Возможность установки при значительном перепаде сечений;
- Кожух в виде трубки холодной усадки требующий очень мало места для парковки на кабеле.
