Концевые муфты для трехжильного кабеля с изоляцией из Спэ 6/10 (12) кв

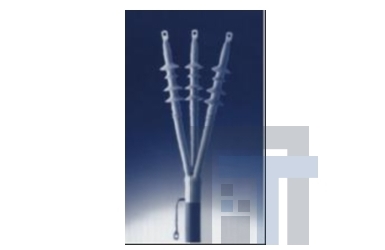

Концевые кабельные муфты холодной усадки для установки внутри и вне помещений для трехжильного кабеля с изоляцией из сшитого полиэтилена (СПЭ).
Концевые муфты холодной усадки данного типа предназначены для трехжильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 6/10 (12 кВ).
Подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ.
Преимущества использования концевых кабельных муфт 6/10 (12) кВ холодной усадки:
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
• Цельнолитой изолятор холодной усадки с интегрированным внутрь элементом регулирования электромагнитного поля и встроенными юбками;
• Цельнолитой изолятор холодной усадки изготовлен из силикона, стойкого к токам утечки и воздействию погодных факторов;
• Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
• Поштучная проверка качества муфт при производстве;
• Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
• Подходят для любого типа кабельных наконечников.
Параметры концевых кабельных муфт 10 кВ для установки внутри помещений:
| Тип кабеля | Жилы типа RE или RM | Жилы типа SE или SM | Наименование кабельной муфты | |||
| 3-х жильный | Сечение жил, мм2. | Диаметр над изоляцией, мм. | Сечение жилы, жила типа SE, мм2. | Сечение жилы, жила типа SM, мм2. | Диаметр над изоляцией, мм. | |
| (А)ПвВ (А)ПвП (А)ПвПГ |
3 х 35-70 | 14,2-22,1 | - | - | - | 92-EB 61-3 |
| 3 х 70-95 | 16,5-22,1 | 3 х 70-95 | 3 х 50-70 | 52-70 | 92-EB 62-3 | |
| 3х120-150 | 19,8-33,0 | 3 х 120-150 | 3 х 95-120 | 68-104 | 92-EB 63-3 | |
| 3х185-300 | 22,0-33,0 | 3 х 185-240 | 3 х 150-240 | 68-104 | 92-EB 64-3 | |
Параметры концевых кабельных муфт 10 кВ* для установки вне помещений:
| Тип кабеля | Жилы типа RE или RM | Жилы типа SE или SM | Наименование кабельной муфты | |||
| 3-х жильный | Сечение жил, мм2. | Диаметр над изоляцией, мм. | Сечение жилы, жила типа SE, мм2. | Сечение жилы, жила типа SM, мм2. | Диаметр над изоляцией, мм. | |
| (А)ПвВ (А)ПвП (А)ПвПГ |
3 х 50-70 | 16,0-28,5 | 3 х 95-150 | 3 х 70-120 | 58-90 | 93-EB 62-3 |
| 3 х 95-150 | 20,0-28,5 | 3 х 150-185 | 3 х 150 | 68-90 | 93-EB 63-3 | |
| 3х185-300 | 21,3-35,0 | 3 х 240 | 3 х 185-240 | 75-110 | 93-EB 64-3 | |
* Муфты данного типа могут использоваться для внутренней установки на напряжение 12/20 (24) кВ
В комплект поставки входят все материалы для монтажа 3–ех фаз, за исключением наконечников. По запросу заказчика муфты комплектуются наконечниками под опрессовку или срывной болт.
