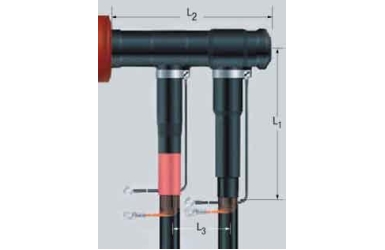

| Адаптеры экранированные 3M Серия 93-ЕЕ 718-6/х Назначение Предназначен для присоединения параллельного кабеля к адаптеру 93-ЕЕ 705-6/х без использования соединительной втулки, что сокращает размер всей сборки и снижает ее стоимость. Комплект разработан для небронированных кабелей с изоляцией из сшитого полиэтилена с индивидуальным проволочным медным экраном на напряжения 6/10(12) и 12/20(24) кВ при максимальной нагрузке 630А. Максимальное напряжение системы 24 кВ, максимальное импульсное напряжение 125 кВ. Описание Адаптер представляет собой устройство для оконцевания кабеля Т-образной формы, у которого передняя присоединительная часть полностью соответствует размерам изолирующей задней заглушки экранированного адаптера 93-ЕЕ 705-6/х. При использовании этого адаптера длина всей сборки от проходного изолятора до конца последнего адаптера уменьшается до 298 мм, что позволяет использовать это решение в очень стесненных отсеках. Преимущества • Материал – силиконовая резина • Все элементы в одном корпусе, включая встроенную точку емкостной проверки наличия напряжения • Обеспечивает полностью экранированное соединение, может работать в погруженоом в воду состоянии • Обеспечивает защиту персонала в случае неосторожного прикосновения • Снижает требования к размерам отсека • Значительно удешевляет всю сборку • Быстрый и легкий монтаж – не требуется специнструмент (например, горелка) • Комплект включает все необходимое для монтажа |
| Характеристики | |||
| Номер комплекта | Диаметр по изоляции жилы, мм | Диапазон применения, мм²* | |
| 6/10(12) кВ | 12/20(24) кВ | ||
| 93-ЕЕ 718-6 /150-240 | 25.3 – 32.6 | 240 | 150-240 |
| Соответствие стандартам Адаптер соответствует требованиям стандартов Cenelec HD 629.1 S1 and IEC 60502-4. Комплект поставки В комплект поставки входят все необходимые материалы для подключения трех фаз, включая соединительные элементы и инструкцию по монтажу. |
