Монтажное приспособление на струбцине Термопро Пдмжвр 46/71.3/ст

Монтажное приспособление на струбцине Термопро Пдмжвр 46/71.3/ст

Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.

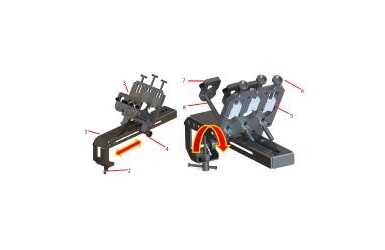

1- Основание
2- Винтовой зажим
3- Крепежная плита регулируемая
4- Винт фиксации крепежной плиты (левый)
5- Ползуны
6- Рукоятка винтового привода ползуна
7- Зажим жгута быстросъемный
8- Штанга зажима жгута

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.3/ст
Число закрепляемых разъемов и жгутов	3 места
Расстояние по гризонтали между разъемами	71 мм
Макс./мин. диаметр закрепляемого разъема	46 / 20 мм
Макс./мин диаметр закрепляемого жгута	24 / 10 мм
Габаритные размеры (ШхВхГ)	220 х 470 х 500 мм
Вес	~7 кг
Способ закрепления изделия на столе	Винтовой зажим
Регулировка положения крепежной плиты	Продольная и по углу наклона
Длина штанги крепления зажима жгута	150 мм

Функционал дополнительный: продольная регулировка длины штанги зажима жгута, поворот зажима жгута, демонтаж
штанги зажима жгута с крепежной плиты.
