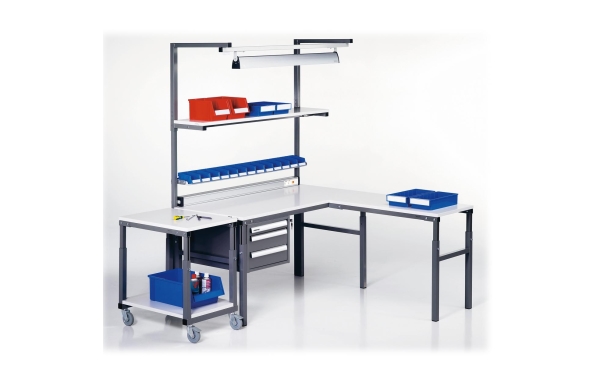

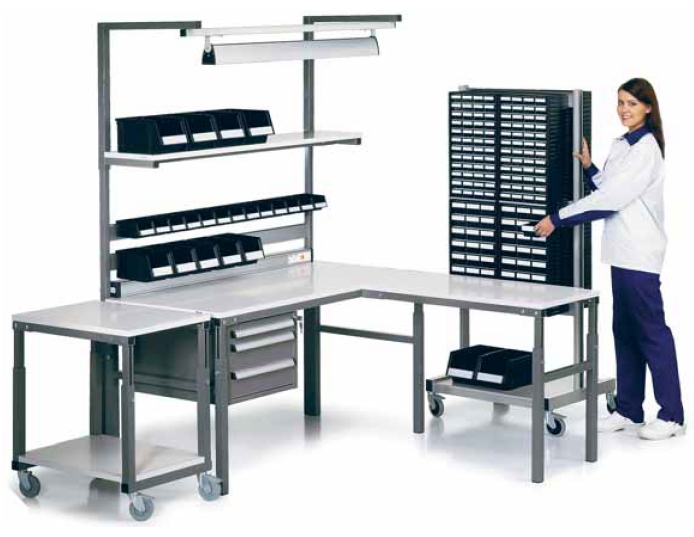

Монтажный стол Treston Tph 718
3D изображения
 | 4,0 Mb | скачать |
 | 6,2 Mb | скачать |
 | 4,0 Mb | скачать |
ОПИСАНИЕ:
Наиболее экономичная серия. Верхняя полка включена в стандартную комплектацию, рама стола выполнена из оцинкованных профильных труб, покрытых износостойкой порошковой краской. Простая конструкция стола позволяет сократить затраты при оборудовании производства. Столы серии TP/TPH выпускаются уже более двадцати лет и успели заслужить доверие многих предприятий. Промышленные столы выполнены из оцинкованной стали, покрытой износостойкой ударопрочной краской цвета RAL 7045.
ОСОБЕННОСТИ:
• Высота столешницы регулируется в пределах от 650 до 900мм.
• Верхняя полка регулируется по высоте, независимо от столешницы. Возможна установка нескольких верхних полок.
• Каркас монтажного стола выполнен из стали с эпоксидно- порошковым серым покрытием (RAL 7045), cтолешница толщиной 25 мм ламинирована стойким покрытием.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Монтажный стол | Рабочая поверхность, мм | Высота столешницы, мм | Допустимая нагрузка, кг | Примечание | |
| TPH 718 | 700 x 1800 | 650 - 900 | 300 | Возможно ESD исполнение | |
МОДУЛЬНЫЕ КОНСТРУКЦИИ:

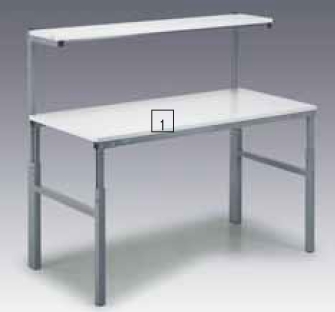

| 1. Монтажный стол серии TPH | ||
 | Имеют ту же конструкцию, что и монтажные столы серии ТР, а так же полки и вертикальные стойки. Полки изготовлены из обычного или антистатического ламинированного ДСП, толщиной 26 мм, глубина 310 мм. Высота полки регулируется в пределах от 1080 до 1550 мм, допустимая нагрузка на полку 50 кг. Стальные части покрыты эпоксидно-порошковой серой краской (RAL 7045). | |

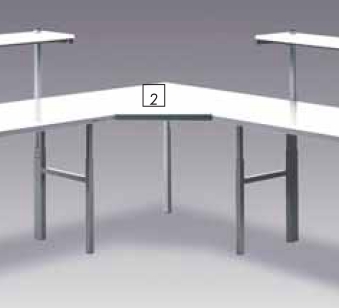

| 2. Угловое соединение столешниц TPН KK | ||
 | Угловое соединение столешниц используется совместно с двумя монтажными столами серии ТРН, устанавливаемыми под углом 90 градусов относительно друг друга. Для монтажа этого соединения поставляются все необходимые элементы крепления. Допустимая нагрузка – 150 кг. | |

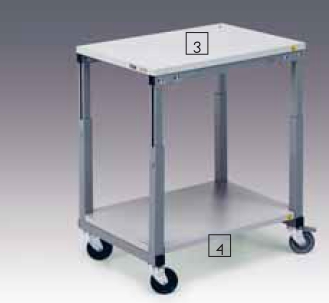

| 3. Передвижные столы SAP | ||
| 4. Нижняя полка AT | ||
 | Имеют ту же конструкцию, что и монтажные столы серии ТР. Высота регулируется в пределах от 650 до 900 мм с помощью торцевого ключа. Четыре поворачивающихся колеса диаметром 100 мм, два из которых электропроводящие и два снабжены стопорами. Нижняя полка заказывается отдельно. | |
АКСЕССУАРЫ:

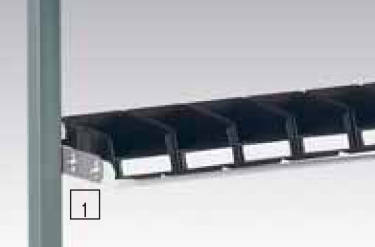

| 1. Металлическая полка TH | ||
 | Предназначена для ячеек. Плавно регулируется по высоте и углу наклона. Полка имеет эпоксидно-порошковое частично-проводящее покрытие (RAL 7035). Допустимая нагрузка 30 кг. | |

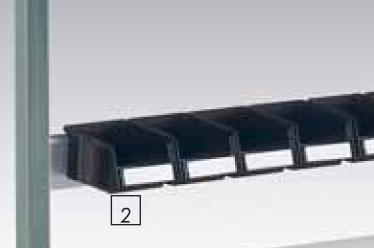

| 2. Кронштейн для ячеек BP | ||
 | Алюминиевый профиль для подвеса ячеек. Регулируется по высоте. Допустимая нагрузка 15 кг. | |

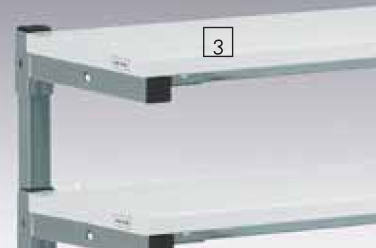

| 3. Дополнительная полка SH | ||
 | Покрытие - обычный или антистатический ламинат, толщина 26 мм | |

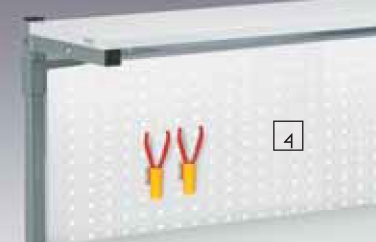

| 4. Перфопанель RL | ||
 | Стальная перфорированная панель имеет отверстия 9 х 9 мм, располоaeенными с шагом 38 мм. Устанавливается на столы ТРН с помощью соединителей RK 1. | |

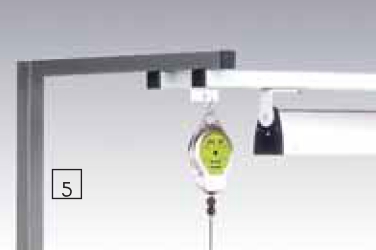

| 5. Кронштейн KT | ||
 | Предназначен для подвешивания силовых инструментов и светильников. Представляет собой одну планку/ С-профиль со скользящим крюком. Чтобы подвесить вместе инструменты и лампу, заказывается дополнительная планка SPR. | |
| Верхний светильник OL 254 | ||
 | • Быстрое немерцающее электронное зажигание света OL254 1200 мм Вт 2 х 54 | |

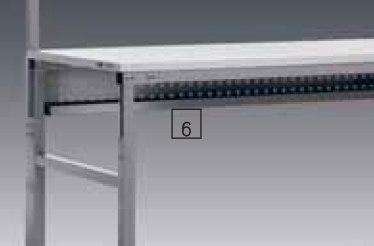

| 6. Короб для кабеля TPHCT | ||
 | Предназначен для дополнительной прочности конструкции стола. Представляет собой стальную перфорированную панель, которая монтируется между вертикальными профилями под столешницей. | |

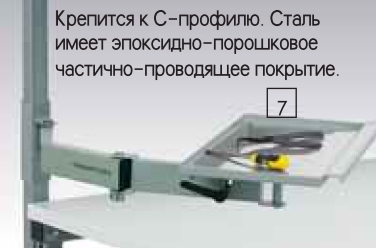

| 7. Полка поворотная CKV | ||
 | Стальная полка с бортиками по периметру, с регулируемым углом наклона и возможностью поворота на 360°. Длина шарнирного кронштейна 590 мм. | |

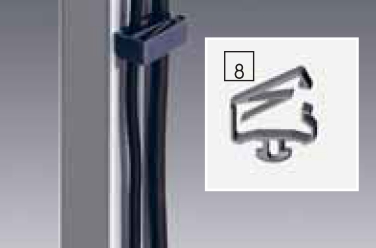

| 8. Набор клипс для укладки кабелей CC | ||
 | Набор клипс предназначен для надежного крепления кабелей вдоль каркаса монтажного стола. Эти клипсы устанавливаются в 12-ти миллиметровые прорези профиля. | |

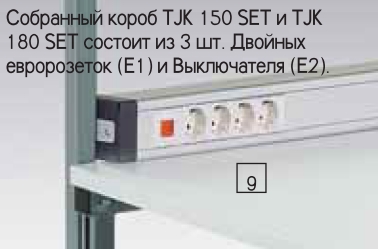

| 9. Короб электропанели TJK | ||
 | Короб может быть оснащен выбранными компонентами (заказываются отдельно). Удовлетворяет требованиям СЕ. Поставляется с кабелем длиной 3 м. | |
| КОМПОНЕНТЫ | ||
| E1 Двойная евророзетка | ||
| E2 Выключатель | ||
| E3 Автомат 10 А | ||
| E4 УЗО 10 А/30 мА | ||
| E5 Выключатель экстренного останова | ||
| E6 Разъем для передачи данных/ RJ 45 без экрана | ||
| E7 Разъем для передачи данных/ RJ 45 с экраном | ||
| E8 Пневмоштуцер 3/8” | ||
ТУМБЫ:
| Изображение | Код | Высота ящиков | Размеры ГхШхВ |
 | ML 01 | 1 x 140 мм | 580 x 453 x 142 мм |
 | ML 02 | 1 x 60 мм 2 x 120 мм | 580 x 490 x 351 мм |
 | ML 03 | 1 x 60 мм 2 x 120 мм 1 х 180 мм | 580 x 490 x 532 мм |
 | ML 04 | 1 x 60 мм 2 x 120 мм 1 х 180 мм + верхняя крышка и 4 колеса | 580 x 490 x 670 мм |
 | ML 05 | 1 x 120 мм 1 x 360 мм | 580 x 490 x 532 мм |
 | ML 06 | 1 x 60 мм 3 x 120 мм 1 х 180 мм + цоколь высотой 110 мм | 580 x 490 x 762 мм |
 | LMC 01 | 1 x 100 мм | 460 x 370 x 140 мм |
 | LMC 02 | 2 x 100 мм | 460 x 370 x 345 мм |
 | LMC 04 | 4 x 100 мм | 460 x 370 x 455 мм |
 | LMC 04D | 1 x 100 мм + справой дверцей высотой 300 мм | 460 x 370 x 455 мм |
СТУЛЬЯ:
| Изображение | Код | Цвет | Исполнение |
 | X 30 G ESD | серый | ESD (антистатическое) |
 | X 35 G ESD | серый | ESD (антистатическое) |
 | X 40 G ESD | серый | ESD (антистатическое) |
 | X 40 BL ESD | черный | ESD (антистатическое) |
 | KJ 200 ESD | черный | ESD (антистатическое) |
 | X 10 PU ESD | черный | ESD (антистатическое) |
 | X 20 PU ESD | черный | ESD (антистатическое) |
 | X 25 PU ESD | черный | ESD (антистатическое) |
 | X 30B | синий | обычное |
 | X 35B | синий | обычное |
 | X 40B | темно-синий | обычное |
 | KJ 200 | синий | обычное |
 | X 30R | красный | обычное |
 | X 35R | красный | обычное |
 | X 40R | красный | обычное |
 | X 30G | серый | обычное |
 | X 35G | серый | обычное |
 | X 40 G | серый | обычное |
 | X 10 PU | черный | обычное |
 | X 20 PU | черный | обычное |
 | X 25 PU | черный | обычное |
